Planta para la produccion de mangueras flexibles

Descripción:

Ref. 60P15

PLANTA  PARA LA PRODUCCIÓN DE MANGUERAS FLEXIBLES “TUBEX”

La planta se compone de dos equipos para la fabricación de mangueras flexibles con refuerzo rígido en espiral por medio del sistema de “extrusión simultanea” con entrega directa a formadora y con posibilidad de fabricación con sistema antiestático en todas las mangueras

*Equipo 1: Para la fabricación de mangueras de Diámetros interiores desde 20 mm. a 65 mm.

*Equipo 2: Para la fabricación de mangueras de Diámetros interiores desde 70 mm. a 200 mm.



Alternativas de fabricación - Materiales a utilizar:

PVC plastificado con refuerzo de PVC rígido

PU con refuerzo de PVC rígido

TPE con refuerzo de PEHD (I+D)



Nota. - La dureza del PVC a extruir oscilan entre 95 y 100 shore A para el rígido,  y 62 a 80 shore A en el plastificado.

El sistema antiestático se consigue con la incorporación de una trencilla de cobre o estaño enrollada en toda la longitud de la manguera.



Usos:

En casi todos de los Sectores Industriales, Alimentario, Agricultura, Madera, etc.:

Aspiración e impulsión de: Líquidos en general, Aire, Ventilación, Productos polvorientos, abrasivos y punzantes, etc.

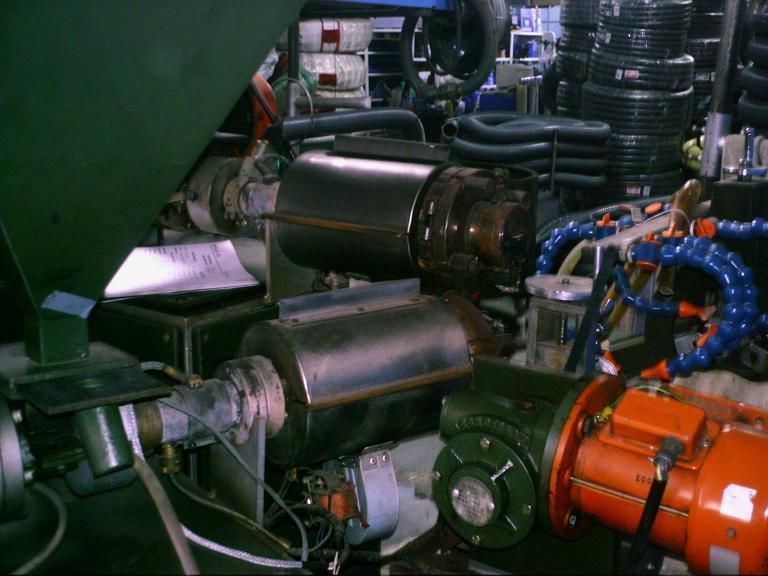

Composición del equipo Nº 1



- Extrusora marca TUBEX husillo diámetro 28 mm. L20D, para rígido. Moto reductor Pujol, de 1,8 HP, 3 zonas de calentamiento, anillo de enfriamiento, turbina de aire y cabezal de acero.



- Extrusora TUBEX husillo diámetro 30 mm. L25D,  para plastificado. Moto reductor Minardi, de 1,8 HP, 3 zonas de calentamiento, anillo de enfriamiento, turbina de aire y cabezal de acero.



-Formadora con 6 medidas de conos intercambiables. Moto reductor de 0,4 Cv.



-Tirador-bobinador de dos torres equipadas con sus guías de tracción. Moto reductor de 1 Cv.

-Tanque enrollador, diámetro de 1,00 m. Moto reductor de 1,2 Cv.



-Caja de repuestos y herramientas varias con: Unidad de arrastre nueva, banco de trabajo, etc.



Medidas del equipo instalado y peso: Largo 5 m. Ancho 2,20 m. Alto 2 m. Peso aprox. 950 Kg.





Composición del equipo Nº 2



- Extrusora marca TUBEX, husillo diámetro de 38 mm. L....D, para rígido. Moto reductor marca Pujol, de 4.0 HP, 3 zonas de calentamiento, anillo de enfriamiento, turbina de aire y cabezal de acero.



- Extrusora TUBEX, husillo diámetro de 40mm, L....D, para plastificado. moto reductor marca Pujol, de 4.0 HP, 3 zonas de calentamiento, anillo de enfriamiento, turbina de aire y cabezal de acero.



-Formadora con 7 medidas de conos intercambiables. Moto reductor de 0,6 HP.



- Tirador-bobinador de dos torres equipadas con sus guías de tracción. Moto reductor de 1,5HP,



-Tanque enrrollador, de diámetro 1,20 m. Moto reductor de 1,5 HP.



-Carros de arrastre suplementarios en línea recta con 4 torres desarmables y multi-medidas, con sus respectivos tubos libres de 3 m. c/u.

Estos carros se usan para cuando no se pueda utilizar el tanque enrollador debido al peso de la manguera, pudiéndose fabricar, hasta de 18 m. de largo.



-Unidad de insertado de alambre antiestático. Intercambiable para los dos equipos.



-Caja de repuestos y herramientas varias con: Dos cabezales adicionales para otras medidas de cinta, banco de trabajo, etc.



Medidas del equipo instalado y peso: Largo 7 m. Ancho 2,60 m. Alto 2,20 m. Peso aprox. 1.150 Kg.



Otras Características de los equipos:

*Todo el proceso está controlado por sistema de micro masters, o sea procesadores de control digital para mantener las velocidades de tracción y halado perfectamente calibrada.

*La trencilla de alambre de cobre o estaño, para el sistema antiestático, se coloca entre capa y capa en el momento del formado de la manguera.



Capacidad de Producción:

La capacidad de producción depende del tipo de manguera a producir, por ejemplo:

*Manguera de aireación AIRFLEX diámetro 100 mm.: 30 m. /hora a 980 gr. /min

*Manguera industrial INDUSFLEX diámetro 100 mm.: 10 m. /hora a 2’7 kg. /min.



Fichas Técnicas:

Con el coste correspondiente, podemos facilitar las fichas técnicas de fabricación de los diferentes tipos de mangueras principalmente utilizados en el mercado Español.

Cabe la posibilidad de crear diferentes tipos mangueras para otros usos y que está al alcance de esta instalación, dada la versatilidad, fácil manejo y mecánica de los equipos.

Observaciones:

Con los honorarios correspondientes a acordar podemos facilitar los servicios de desmontaje, carga, montaje, puesta en producción y cursillo de funcionamiento a casa del cliente.



Video: https://youtu.be/mj9OTgDF5hQ



Localización:  Granollers (Barcelona)
País:  España
Estado:  Segunda mano
Actualizado:  31/07/2020 12:36:57
Referencia cliente:  60P15
